　　为什么熔喷无纺布称为医用外科口罩和N95口罩的“心脏”

　　熔喷布是何方神圣

　　熔喷无纺布堪称医用外科口罩和N95口罩的“心脏”。

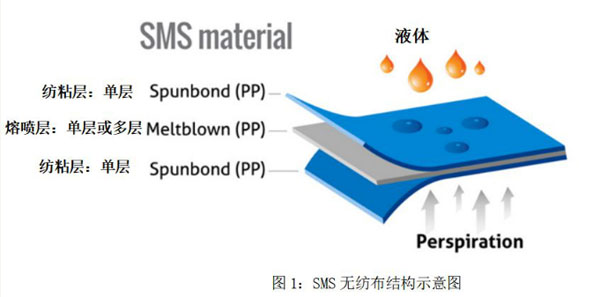

　　据了解，医用外科口罩和N95口罩一般采用多层结构，简称为SMS结构：里外两侧为单层纺粘层（S）；中间为熔喷层（M）。

　　中间的熔喷层是经过驻极处理的熔喷无纺布，具有很好的过滤性、屏蔽性、绝热性和吸油性，是生产口罩的核心原料。

　　S层：聚丙烯专用树脂-无纺布厂-口罩厂

　　M层：高熔融指数的聚丙烯专用树脂-改性塑料厂-熔喷无纺布厂-口罩厂

　　据悉，一只普通的平面口罩，大概需要1g熔喷布+2g纺粘布组成；而一只N95口罩，大概需要3~4g熔喷布+4g纺粘布组成。

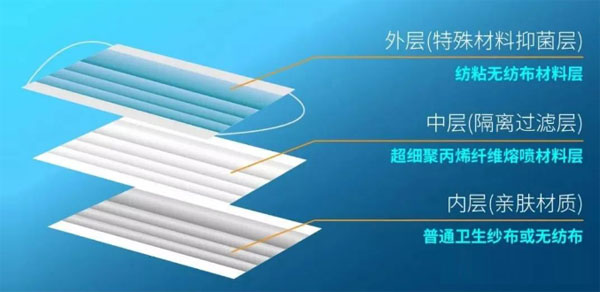

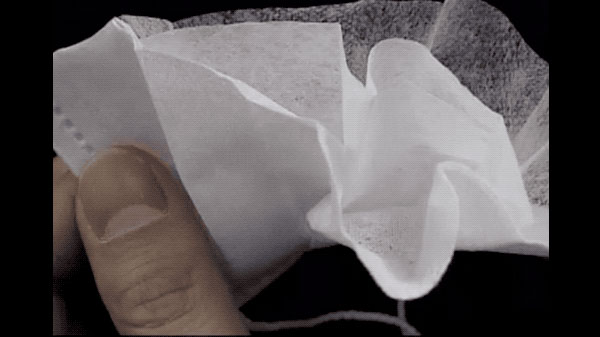

　　剪开一个已经使用过的医用口罩，你会发现：口罩有三层，（内层）吸湿层、（中层）核心过滤层、和（外层）阻水层。

　　因为按照国家的生产规定，医用口罩至少包含3层无纺布（N95级别口罩，结构上做了优化：（中层）核心过滤过滤层层数更多了，厚度更厚了）。

　　熔喷布，俗称口罩的“心脏”，是口罩中间的过滤层，能过滤细菌，阻止病菌传播。熔喷布是一种以高熔融指数的聚丙烯为材料，由许多纵横交错的纤维以随机方向层叠而成的膜，纤维直径范围0.5~10微米，其纤维直径大约有头发丝的三十分之一。

　　看到图片你们是不是会担忧，熔喷布空隙这么大，是怎么过滤环境中的病毒的呢？虽然新型冠状病毒尺寸很小，在100纳米（0.1微米）左右，但是病毒无法独立存在，其传播途径主要有分泌物和打喷嚏时的飞沫，飞沫的大小在5微米左右，这是其一，第二，熔喷布本质上是一种纤维过滤器，含有病毒的飞沫靠近熔喷布后，也会被静电吸附在表面，无法透过。

　　而在口罩和熔喷无纺布生产过程中，最不可或缺的核心部件之一是熔喷模头。在熔喷设备中，熔喷模头是实现高聚物拉丝成型的核心组件之一，设计和精度直接影响拉丝的长度、均匀性、韧性、细度等诸多方面，从而对最终的卷材质量产生决定性影响。

　　熔喷生产设备主机的核心部件是喷丝模头（喷丝板），该模具上有许多供熔体通过的喷丝孔，其生产及加工至关重要，关系熔喷布的生产效率及品质，进而影响口罩防护性能。

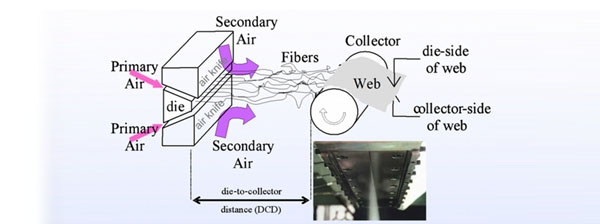

　　▲熔喷法纤维成形原理

　　目前，国内已实现熔喷布生产设备的国产化，但喷丝板等核心零部件的生产，仍多依赖国外厂商供货。在非常时期，能够及时为熔喷布生产设备商提供可满足医用外科口罩以及KN95、KN99等其他高防护性口罩熔喷布生产所需的喷丝板就变得非常重要。

　　喷丝板

　　01熔喷布喷丝板微孔加工原理

　　机床利用电火花放电原理加工高精度、高光洁度精密微孔。用于加工各类喷油嘴零件精密微孔，加工精密圆形微孔范围一般在￠0.1~￠0.5mm。机床采用圆形细长丝电极。带细长丝电极再进给机构，实现加工中电极的伺服进给及损耗补偿。加工一般采用去离子水工作液。机床由主机、电控箱及工作液系统组成。电控箱有工控机、电火花微精加工专用高频脉冲电源、检测伺服控制单元及机床电气组成。

　　穿孔机喷丝板专用机床机床采用圆形细长丝电极。带细长丝电极再进给机构，实现加工中电极的伺服进给及损耗补偿。加工一般采用去离子水工作液。

　　02熔喷布喷丝板的结构

　　喷丝板的结构按照喷丝板的外形分，有圆形、扇形和矩形三种形式。目前国内外使用较多的是圆形板和矩形板。为适合不同品种化纤纺丝场合，圆形喷丝板又分为平板型、凸缘平板型、平板环形、凸缘环形等：矩形喷丝板又分为凸缘矩形及凸缘凹槽矩形等，多用于孔数较多的短纤维纺。

　　熔喷布是以熔喷法成形的非织造布，主要以聚丙烯为主要原料，熔喷布的实际生产过程较为复杂，对生产设备的要求也较高，其生产主要经过“熔体准备-过滤-计量-熔体从喷丝孔挤出-熔体细流牵伸与冷却-成网”等六道工序。熔喷生产设备主机的核心部件是喷丝模头（喷丝板），该模具上有许多供熔体通过的喷丝孔，其生产及加工至关重要，关系到熔喷布的生产效率及品质。
